撬装式换热机组
一、产品概述
撬装式换热机组是一种高效、紧凑、易于安装与维护的热交换设备，广泛应用于住宅、机关、厂矿、医院、宾馆、学校等各个领域。其独特的撬装式结构，不仅便于运输、安装，还显著降低了人工成本，提高了工作效率。本文将从产品结构、工作原理、性能特点、技术参数及应用领域等多个方面详细介绍撬装式换热机组。
二、产品结构

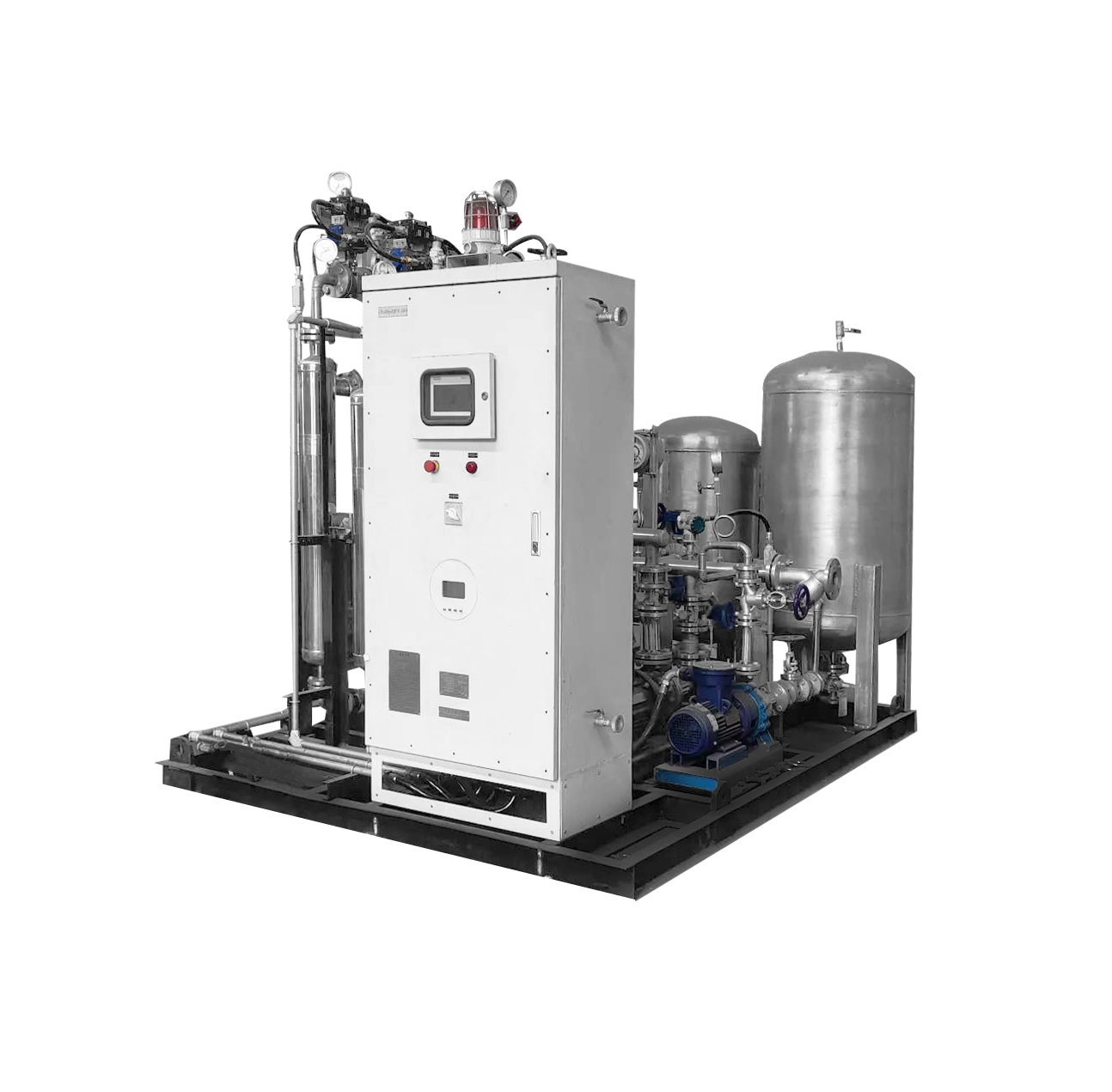

撬装式换热机组采用高度集成的模块化设计，主要包括换热器、循环水泵、稳压泵、冷凝水箱、温控装置、定压罐、过滤器、阀门、仪表及控制柜等核心部件。这些部件通过精密的设计和组装，形成一个功能完备的换热系统。
换热器：作为机组的核心部件，换热器负责热量交换，通常采用不锈钢或碳钢材质，具有良好的耐腐蚀性和热传导性能。板式换热器和管壳式换热器是常见的两种类型，其中板式换热器因其结构紧凑、换热效率高而备受青睐。
循环水泵：为系统提供动力，驱动流体在管道中循环流动，确保热量交换的连续进行。水泵可采用变频控制，根据系统需求自动调节流量和压力，实现节能降耗。
稳压泵与定压罐：稳压泵负责维持系统管网的压力稳定，定压罐则起到缓冲和调节压力的作用，确保系统运行的平稳性。
冷凝水箱：用于收集换热过程中产生的冷凝水，部分机型还设有凝结水箱，以充分利用凝结水的热量，提高能源利用效率。
温控装置与传感器：通过温度传感器实时监测系统温度，并将信号反馈至温控系统，自动调节热媒流量，控制出水温度，实现智能化控制。
过滤器与阀门：过滤器用于清除流体中的杂质，保护系统设备免受磨损和堵塞；阀门则用于控制流体的流向和流量，确保系统灵活运行。
控制柜与仪表：集成各种电气元件和控制系统，实现对整个换热机组的远程监控和智能控制。仪表则用于显示系统运行状态和参数，方便用户进行监测和管理。
三、工作原理
撬装式换热机组的工作原理基于热量交换原理，通过换热器将一次侧热媒的热量传递给二次侧流体，从而实现热能的转移和利用。具体过程如下：
一次侧热媒循环：一次侧热媒（如蒸汽、热水等）经过温控系统调节后进入换热器，放出热量后排入冷凝水箱或凝结水箱。
二次侧流体循环：二次侧低温水（如自来水、循环水等）经过循环泵加压后送入换热器，吸收一次侧热媒的热量后温度升高，随后送出以满足用户需求。
智能控制：温度传感器设在二次侧出水口，实时监测出水温度，并将信号反馈至温控系统。温控系统根据预设程序自动调节热媒流量和循环泵转速，从而精确控制二次侧出水温度。
压力稳定：稳压泵接收压力传感器信号，自动向管网供水以维持压力稳定。当管网水压达到一定值时，稳压泵停止供水，由定压罐保持管网压力恒定。
四、性能特点
撬装式换热机组以其独特的结构设计和先进的控制技术，展现出诸多性能优势：
撬装式结构：便于运输、就位和安装，降低了人工成本，提高了工作效率。同时，占地面积小，易于管理和维护。
集成化设计：各功能单元结构清晰明确，便于设备检修、维护和保养。高度集成的模块化设计也提高了系统的可靠性和稳定性。
远程智能控制：配套远程智能控制系统，经过长期测试证明其稳定可靠且覆盖面广。用户可通过手机APP或电脑终端远程监控机组运行状态，实现智能化管理。
定制化设计：可根据不同地区、不同工况等使用要求进行定制化设计和生产，满足用户的个性化需求。
高效节能：采用先进的换热技术和智能控制技术，提高了热量交换效率和能源利用效率。同时，机组运行过程中噪音低、振动小，对环境友好。
质量可靠：每一个组成部件都经过精心设计和选型，并经过严格的质量检验和测试，确保机组整体性能稳定可靠。
五、技术参数
以下以伯克泰柯品牌为例，介绍撬装式换热机组的主要技术参数：
产品类别：换热机组
材质：不锈钢、碳钢（具体材质可根据用户需求定制）
传热方式：间壁式换热器
型号：可定制设计
流道截面积：0-150m²（具体截面积根据用户需求定制）
重量：约850kg（具体重量因型号和配置而异）
温控范围：根据用户需求设定（通常可覆盖较宽的温度范围）
工作压力：根据用户需求设计（满足不同工况下的压力要求）
智能控制功能：包括远程监控、自动调节、故障诊断等
定制化服务：提供从设计、生产到安装调试的一站式服务
六、应用领域
撬装式换热机组以其高效、节能、易安装和维护等优点，广泛应用于以下领域：
集中供暖：为居民区、商业区等提供稳定的供暖热源，满足冬季采暖需求。
工业生产：在化工、制药、食品等行业中，用于工艺流体的加热和冷却，确保生产过程的顺利进行。
商业服务：在酒店、宾馆、医院等场所，提供生活热水和空调制冷服务，提升用户体验。
公共设施：在游泳池、浴室等公共设施中，用于加热和循环水处理，确保水质安全和舒适度。
余热回收：在钢铁、水泥等高能耗行业中，回收生产过程中产生的余热，用于预热原料或供暖等目的，实现节能减排。
七、总结与展望
撬装式换热机组作为一种高效、紧凑、易于安装和维护的热交换设备，在现代社会中发挥着越来越重要的作用。随着科技的不断进步和市场的不断拓展，撬装式换热机组的应用领域将更加广泛，性能也将更加优越。未来，随着智能化、网络化技术的不断发展，撬装式换热机组将更加智能化、远程化、定制化，为用户提供更加便捷、高效、可靠的服务。同时，随着环保意识的不断提高和节能减排政策的不断实施，撬装式换热机组将在节能降耗、保护环境方面发挥更大的作用，为可持续发展贡献力量。
